W czasie dynamicznego rozwoju infrastruktury komunalnej oraz coraz bardziej restrykcyjnych norm środowiskowych, nowoczesne oczyszczalnie ścieków wymagają niezawodnych i bezpiecznych systemów zasilania. Procesy ciągłego napowietrzania, przepompowywania czy automatycznego sterowania chemią nie wyreczają miejsca na awarie. W ścisłej współpracy z firmą Onninen, jako zaufany partner technologiczny, firma Cezart zrealizowała zaawansowany projekt elektroenergetyczny dedykowany dla nowo powstającej Oczyszczalni Ścieków. Podjęliśmy się zadania prefabrykacji głównego systemu rozdzielnic przemysłowych, zaprojektowanych z myślą o pracy pod wysokim obciążeniem w trudnym, wymagającym i wilgotnym środowisku technologicznym. Nasze rozwiązania gwarantują pełną ciągłość zasilania oraz bezawaryjną pracę kluczowych urządzeń oczyszczalni.
Aparatura została osadzona w autorskim, wielosekcyjnym systemie obudów OSCN, wykończonym w klasycznej palecie barw przemysłowych. Podstawę całości stanowią stabilne cokoły, które wraz z profilami ram o wysokości 1955 mm tworzą zwarte urządzenie o łącznej wysokości około 2100 mm. Elastyczność projektowa wynika z zastosowania modułów ramy o szerokościach 540 mm, 740 mm oraz 1200 mm. Przemyślany układ elementów osłonowych, regulowane felce drzwiowe i dedykowane płyty tylne gwarantują pełną ochronę sekcyjną. Urządzenie przystosowano do pracy w trudnym otoczeniu fabrycznym, dbając o bezpyłowość i pełne bezpieczeństwo osób obsługujących sekcje aparaturowe oraz pomiarowe.

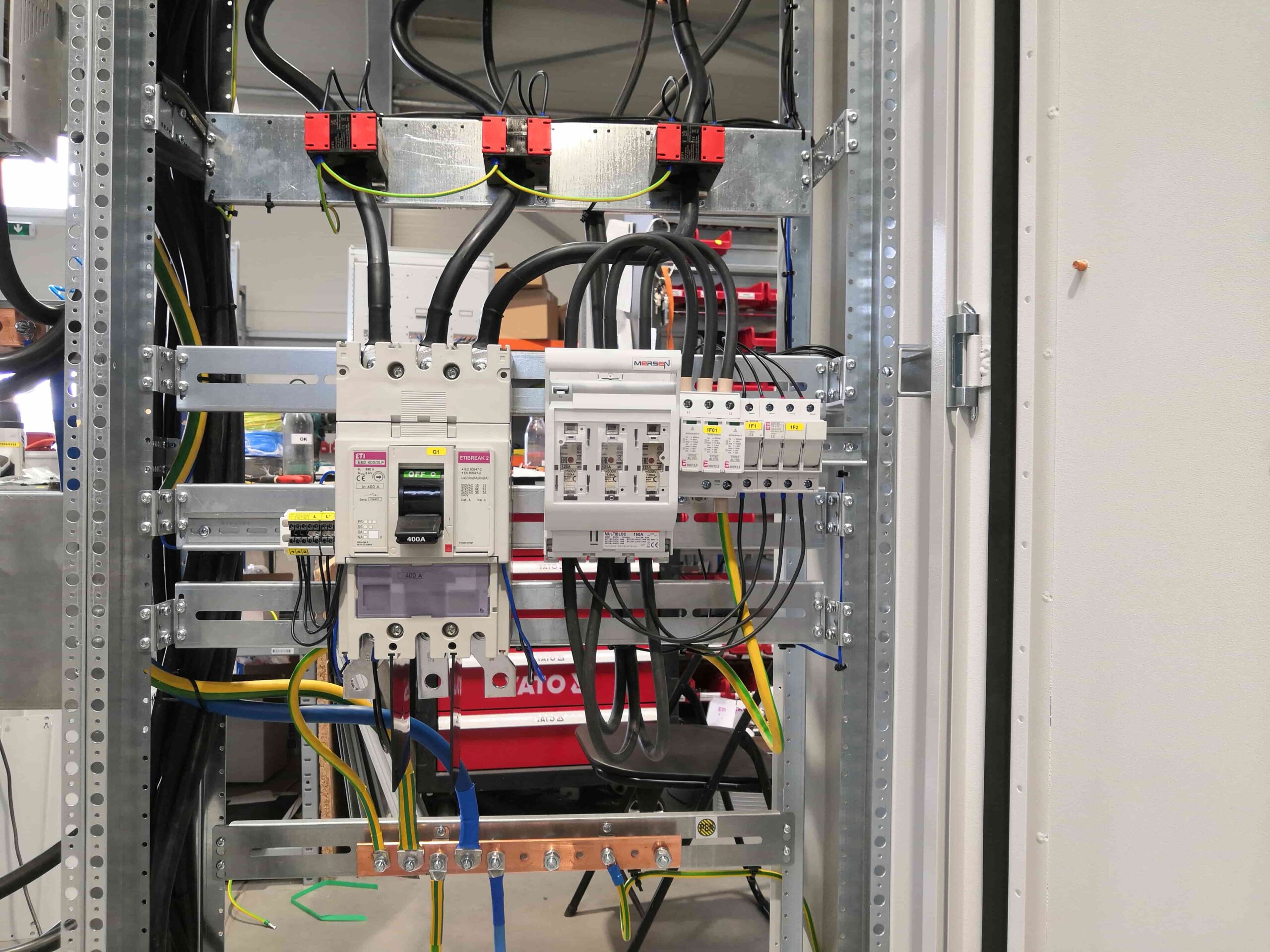

Kluczowym elementem zasilającym jest wyłącznik mocy serii MX o prądzie znamionowym 1600A, współpracujący z rozłącznikami linii MX3 i MX4. Zastosowane urządzenia wyposażono w wyzwalacze wzrostowe na napięcie 220–240V AC, bogaty pakiet styków pomocniczych oraz alarmowych, a także w wygodne uchwyty obrotowe z przedłużeniem i blokadą. Stabilność pracy w warunkach zagrożeń odgromowych zapewnia zaawansowana ochrona przeciwprzepięciowa w postaci ochronnika PROTEC I+II (B+C) TNS.

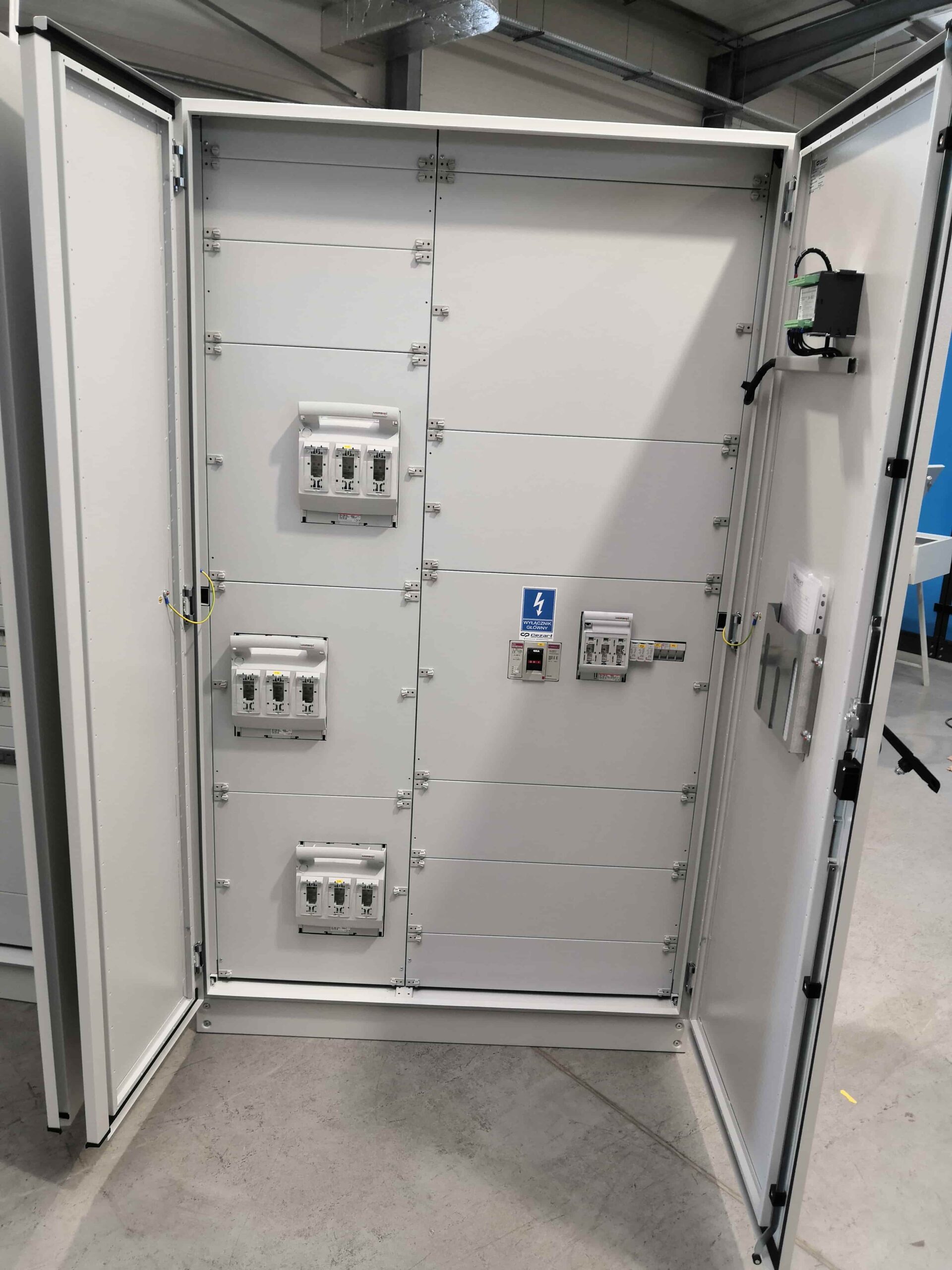

Za bezpieczne przekazywanie energii w sekcji odpływowej wysokiej mocy odpowiadają rozłączniki listwowe NH00, NH1 oraz NH2 400A ze specjalnymi adapterami i osłonami kabli, obsługujące wkładki topikowe w przedziale od 80A do 400A. Z kolei dla zabezpieczenia obwodów pomocniczych i podrozdzielczych przeznaczono rozłączniki bezpiecznikowe Coron D02 wraz z rozłącznikami cylindrycznymi na wkładki 10x38.

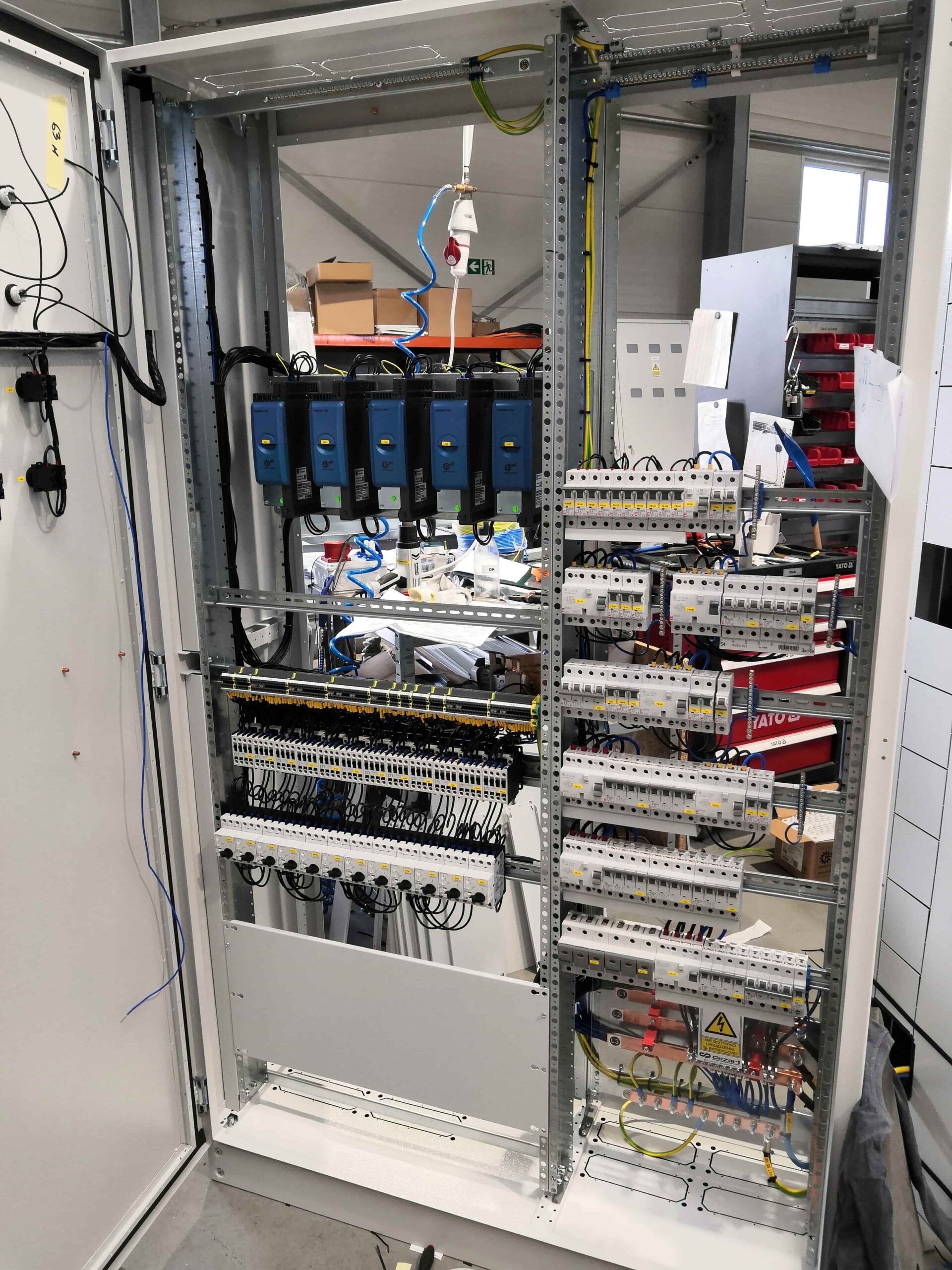

Rozbudowana sekcja pomiarowa składa się z 11 modułowych liczników energii zamontowanych na tablicach pomiarowych, zestawu przekładników prądowych w klasach 1000/5A i 2000/5A oraz cyfrowych analizatorów parametrów sieci NA96 z magistralą komunikacyjną RS485 pracującą w protokole Modbus. Całość infrastruktury uzupełniają automatyczny przełącznik faz, solidne oszynowanie miedziane oraz rozbudowany układ uziemienia bazujący na uziomie TL i elastycznych połączeniach wyrównawczych drzwi.
