W dobie dynamicznego rozwoju infrastruktury miejskiej, nowoczesne obiekty wielorodzinne wymagają niezawodnych i bezpiecznych rozwiązań z zakresu dystrybucji energii oraz opomiarowania. W ścisłej współpracy z firmą ELBUD-KKT, jako zaufany partner technologiczny, firma Cezart zrealizowała kompleksowy projekt z zakresu prefabrykacji rozdzielnic elektrycznych oraz tablic licznikowych dedykowanych dla budownictwa mieszkaniowego.

Podjęliśmy się zadania inżynieringu i prefabrykacji kompletnego zestawu rozdzielnic głównych oraz tablic pomiarowo-administracyjnych:

• TL P1+ADM oraz TL P7=ADM – dwusekcyjne, wielostanowiskowe tablice licznikowo-administracyjne,

• TL P3+ADM – rozbudowana tablica licznikowa z modułem zasilania potrzeb administracyjnych,

• TL P6 – kompaktowa tablica pomiarowa dla sekcji mieszkaniowej,

• TL P2 oraz TL P4 – dedykowane tablice pomiarowe o zwiększonej pojemności licznikowej.

Wszystkie urządzenia zostały wykonane w oparciu o sprawdzony system obudów wnękowo-ściennych OWW oraz osłon OSCN, wyposażone w markową aparaturę zabezpieczającą ETI oraz bezkontaktowe wizjery kontrolne z niezależnym systemem plombowania. Zarówno wysoka jakość użytych komponentów, jak i dbałość o precyzję wykonania gwarantują ciągłość zasilania, bezawaryjną eksploatację oraz najwyższy poziom bezpieczeństwa mieszkańców.

Specyfikacja techniczna:

• Modułowa, wzmocniona konstrukcja obudowy (Seria OWW / OSCN): Rozdzielnice i tablice licznikowe wykonane w oparciu o profesjonalny system obudów OWW o wysokości profilu 1600 mm oraz szerokościach 1030 mm (wersje dwusekcyjne TL P1+ADM / TL P3+ADM) oraz 700 mm (wersje TL P6 oraz TLP2/TLP4). Konstrukcję usztywniają dedykowane boki OWW_BOK_1600, ramy montażowe, profile pionowe i poziome Omega oraz ruchome i stałe przegrody dzielące OSCN_Dzielaca_Pion_1600, zapewniające pełną separację sekcji.

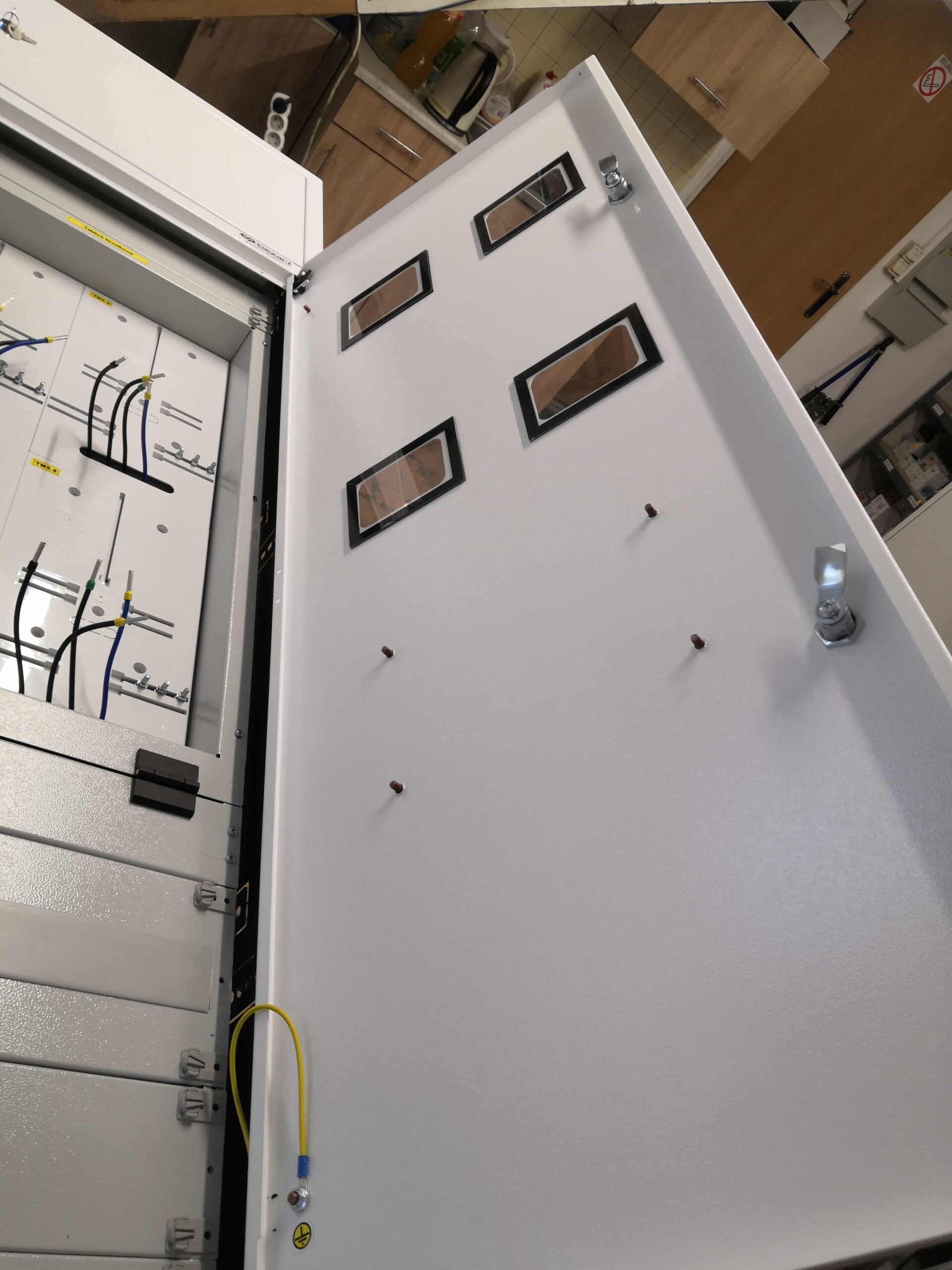

• System pomiarowo-licznikowy i przeglądowy: Obudowy przystosowane są do zabudowy wielostanowiskowej. Dostęp do odczytów zapewniają wbudowane wizjery pomiarowe, umieszczone w drzwiach z zamkami i uchwytami M22 / ST96 oraz dedykowanym systemem plombowania, co zapewnia bezkontaktową kontrolę oraz skuteczne zabezpieczenie przed nieuprawnionym dostępem.

• Rozbudowany system maskowania i osłon (OSCN): Wnętrze rozdzielnic wyposażono w komplet osłon i maskownic o zróżnicowanych modułach, w tym wyspecjalizowane osłony pod wyłączniki i aparaturę modułową. Maskownice montowane są za pomocą wygodnych uchwytów i mocowań oraz zaślepek systemowych.

• Aparatura łączeniowa i zabezpieczająca marki ETI: Sercem układu zasilania i zabezpieczeń jest niezawodny rozłącznik izolacyjny ETI SON H-3K, współpracujący z zestawem rozłączników bezpiecznikowych modułowych ETI EFD 10 3p. Do ochrony obwodów przed skutkami zwarć i przeciążeń zastosowano cylindryczne wkładki topikowe ETI CH10x38 gG 25A/400V oraz wyłącznik nadprądowy ETIMAT 6 3p B6.

• System montażowy, uziemienia i akcesoria pomocnicze: Rozdzielnice wyposażono w ocynkowane szyny nośne TH-35, dedykowane miedziane elastyczne połączenia uziemiające, zawiasy drzwiowe, ślizgi drzwiowe zapobiegające opadaniu skrzydeł oraz stabilne poprzeczki usztywniające całą strukturę.
