W dobie dynamicznej transformacji przemysłu oraz rosnących wymagań dotyczących niezawodności i bezpieczeństwa infrastruktury krytycznej, nowoczesne zakłady produkcyjne potrzebują rozwiązań elektroenergetycznych bezkompromisowej jakości. Jako doświadczony partner technologiczny, firma EXPERTO Wrocław z powodzeniem zrealizowała zaawansowany projekt z zakresu prefabrykacji i wdrożenia systemów rozdzielczych najwyższej klasy. Dzięki precyzyjnemu doborowi aparatury, modułowej konstrukcji oraz zachowaniu najwyższych standardów ochrony i pomiaru, dostarczyliśmy rozwiązanie gwarantujące pełną stabilność zasilania, bezawaryjność oraz optymalizację zużycia energii dla kluczowych procesów technologicznych.

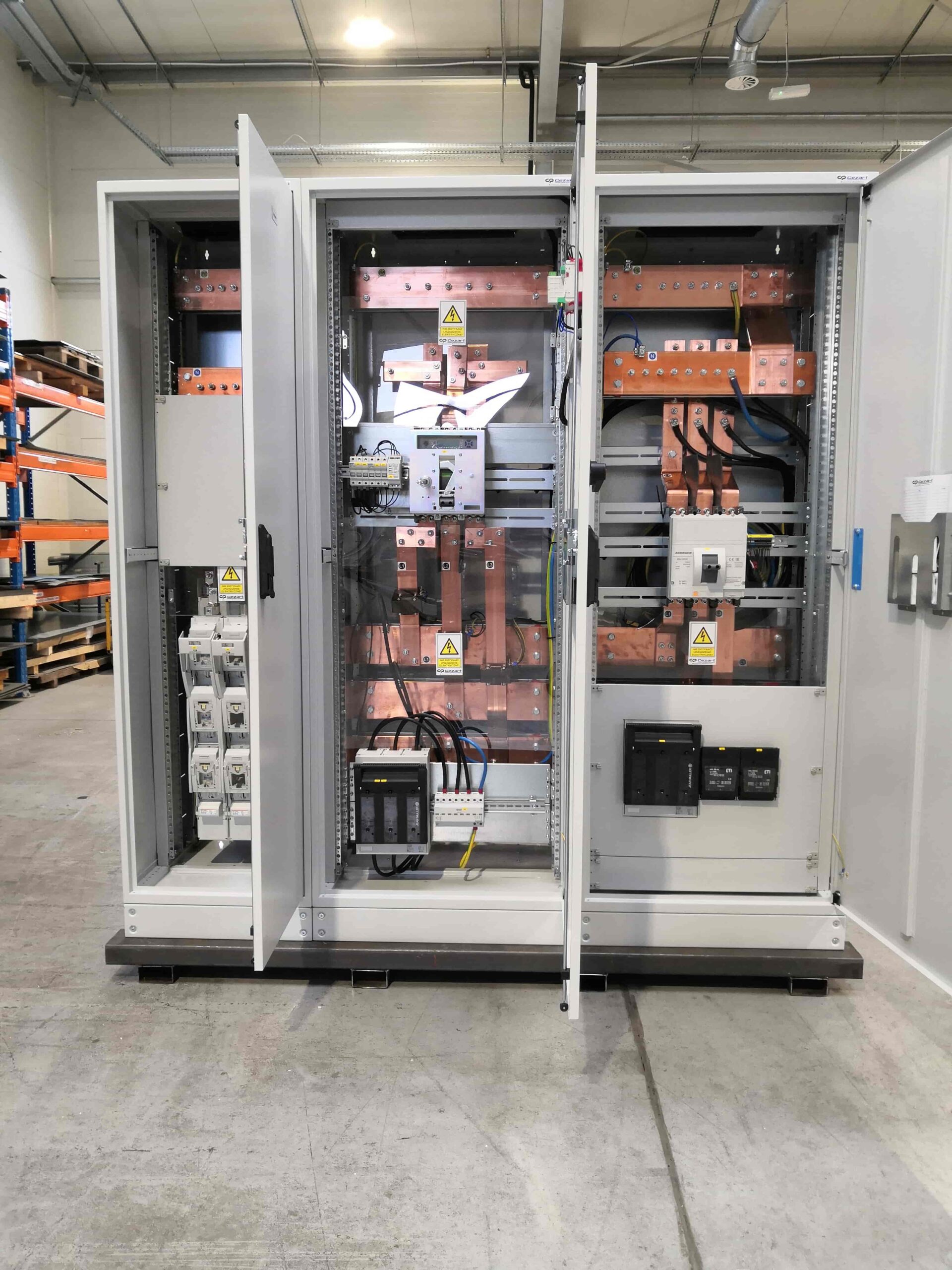

Wielosekcyjny, wolnostojący zestaw rozdzielczy został wykonany w oparciu o modułowy system OSCN własnej produkcji. Całość posadowiono na stabilnych cokołach o wysokości 600 mm, co przy wysokości profilu ramy 1955 mm daje całkowitą wysokość zestawu rzędu 2100 mm. Konstrukcja bazuje na wariantach szerokości ram 540 mm, 740 mm oraz 1200 mm i jest wykończona w standardowej kolorystyce przemysłowej.

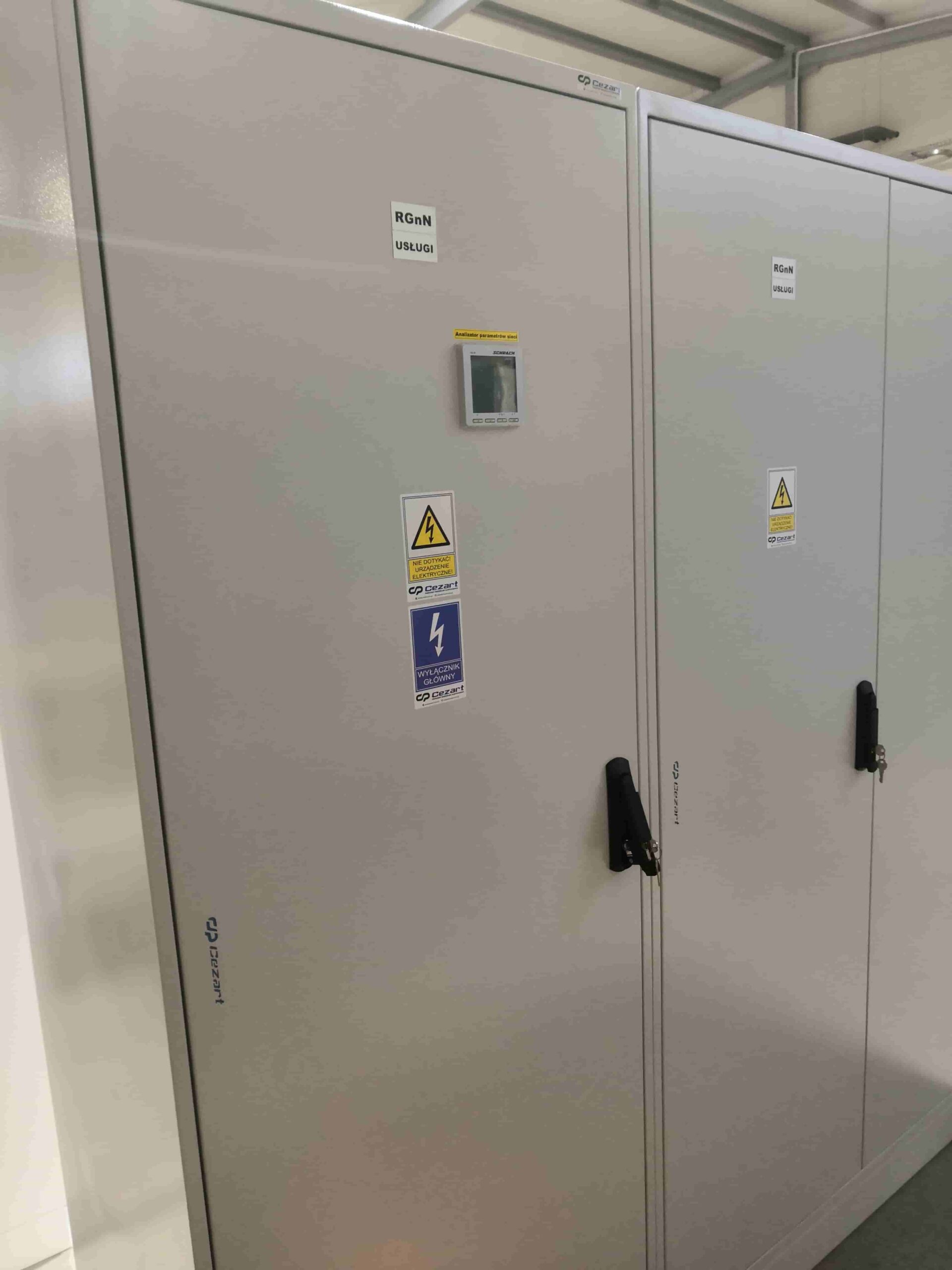

Obudowa zapewnia pełną ochronę środowiskową i sekcyjną dzięki zastosowaniu dedykowanych płyt tylnych, regulowanych felców drzwiowych oraz bogatego zestawu blach maskujących i osłon WL. Układ przystosowano do ciągłej pracy w trudnych warunkach przemysłowych, gwarantując bezpyłową oraz w pełni bezpieczną obsługę sekcji aparaturowych i licznikowych.

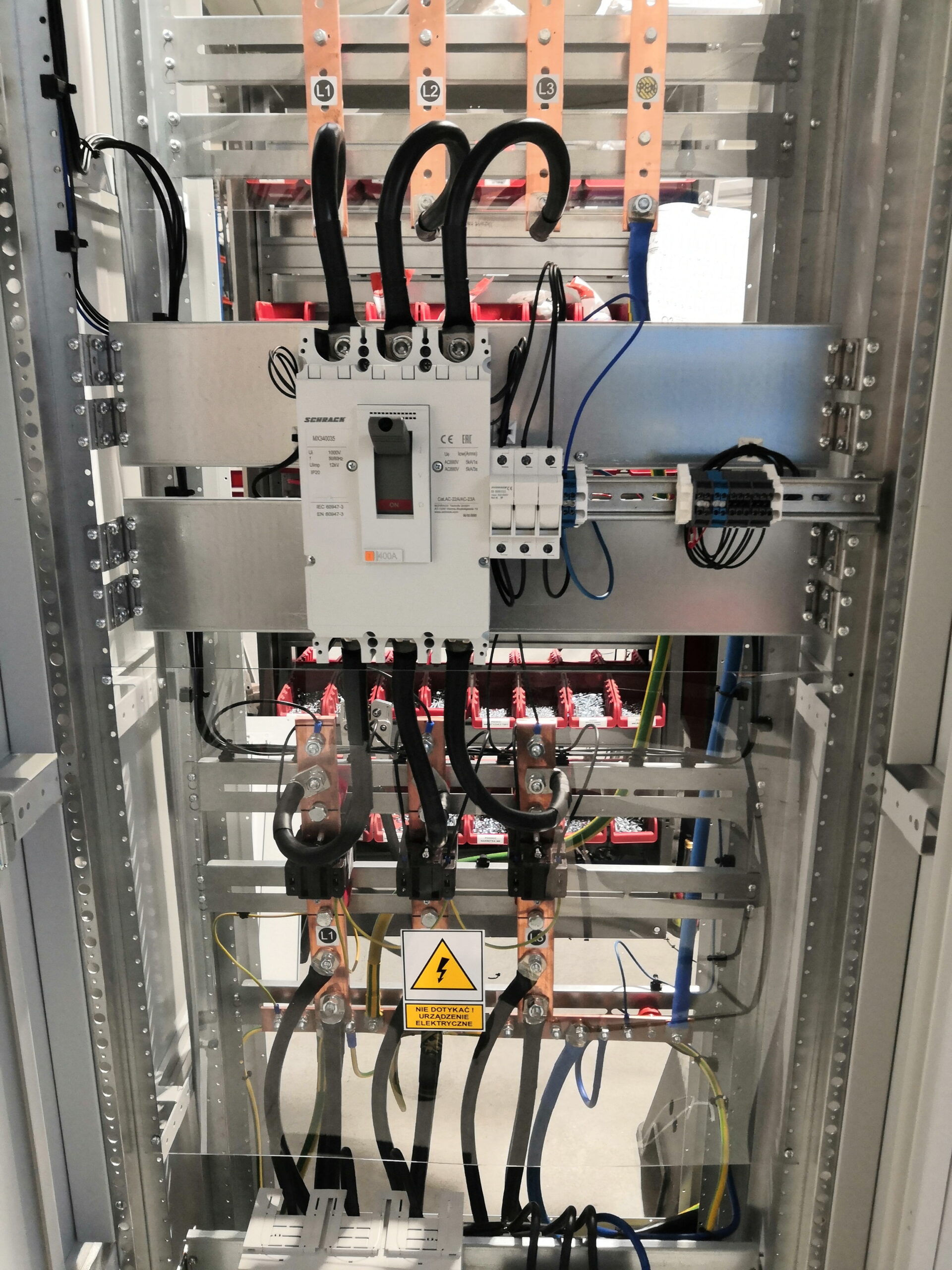

Sercem toru zasilającego jest wyłącznik mocy 1600A z serii MX, współpracujący z rozłącznikami mocy MX3 oraz MX4. Urządzenia te wyposażono w wyzwalacze wzrostowe na napięcie 220–240V AC, komplet styków pomocniczych i alarmowych, a także obrotowe uchwyty z przedłużeniem i blokadą. Za zabezpieczenie całej instalacji przed skutkami wyładowań i przepięć odpowiada zaawansowany ochronnik PROTEC I+II (B+C) TNS.

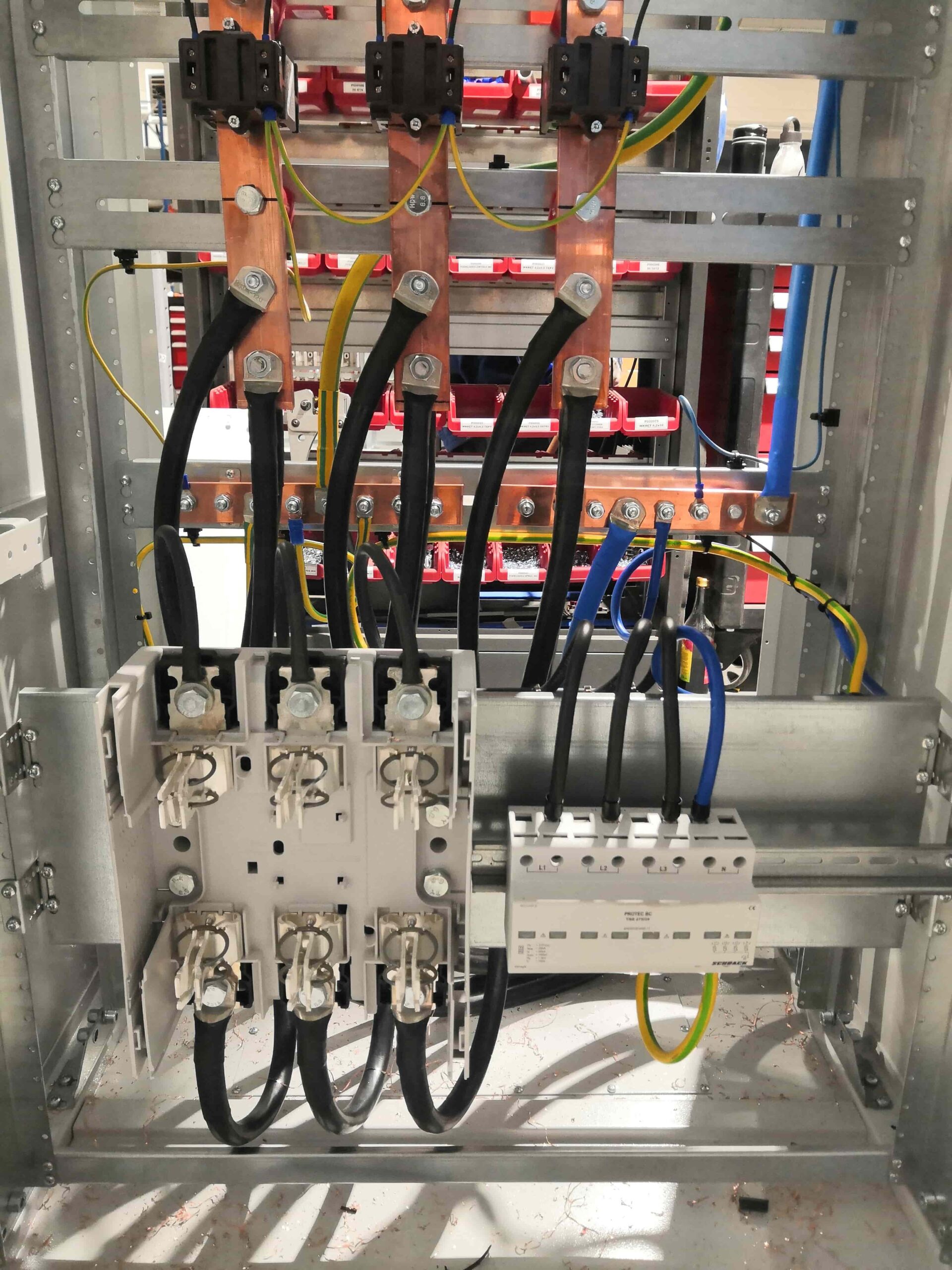

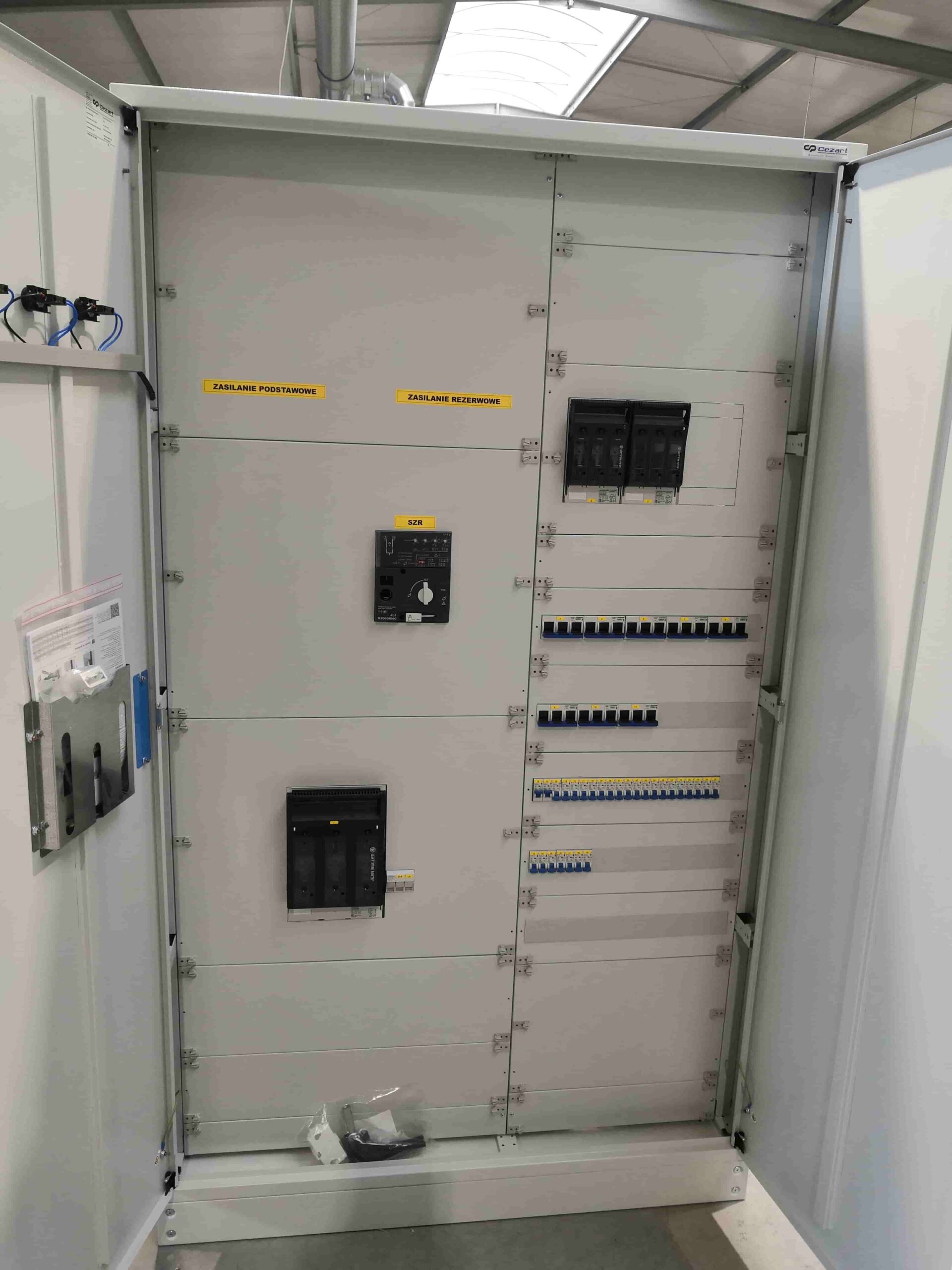

Sekcja odpływowa wysokich mocy opiera się na rozłącznikach listwowych NH00, NH1 oraz NH2 400A z dedykowanymi adapterami i osłonami kablowymi, które obsługują wkładki topikowe w zakresie od 80A do 400A. Z kolei ochronę obwodów podrozdzielczych i pomocniczych zrealizowano przy użyciu rozłączników bezpiecznikowych D02 marki Coron oraz rozłączników cylindrycznych na wkładki 10x38.

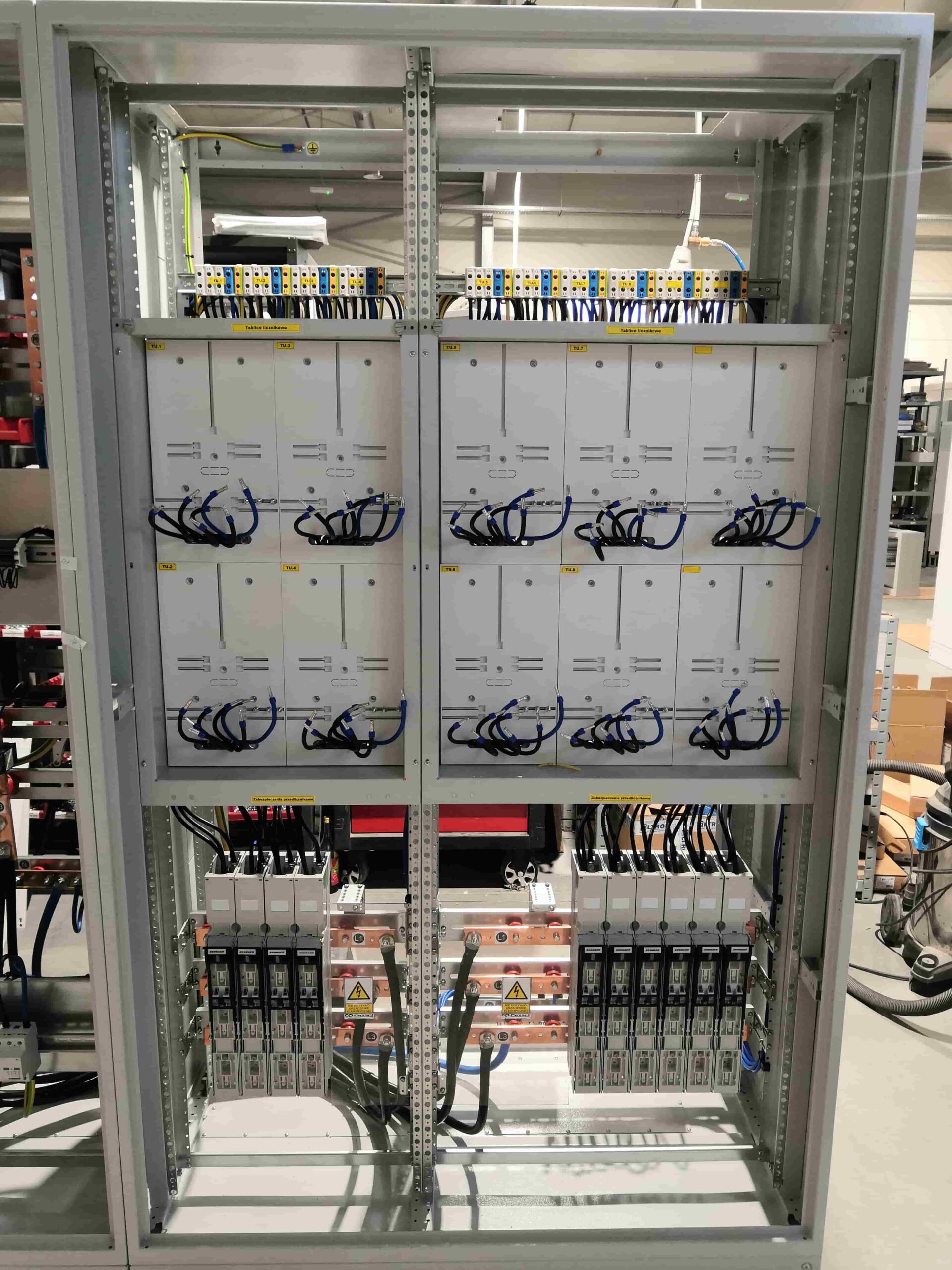

W skład rozbudowanego systemu pomiarowego wchodzi 11 modułowych liczników energii osadzonych na dedykowanych deskach licznikowych, przekładniki prądowe w klasach 1000/5A oraz 2000/5A, a także cyfrowe analizatory parametrów sieci NA96 wyposażone w port komunikacyjny RS485 z protokołem Modbus. Zestaw uzupełniono o automatyczny przełącznik faz, miedziane oszynowanie prądowe oraz wzmocniony system uziemiający składający się z uziomu TL i elastycznych połączeń uziemiających drzwi.
